Expand Dahua XVR Storage Capacity with an ASUSTOR NAS

OBIETTIVI DEL CORSO

1. Creare una LUN iSCSI su un NAS ASUSTOR e aggiungerla a un Dahua XVR come spazio di archiviazione.

NAS 308 Introduzione a iSCSI

1. Introduzione a iSCSI

L'iSCSI (Internet Small Computer System Interface) è uno standard di rete di archiviazione basato sul protocollo Internet (IP) per il collegamento di strutture di archiviazione dati. Offre un'elevata espandibilità e bassi costi di implementazione. Grazie all'infrastruttura di rete esistente e all'iSCSI, è possibile utilizzare il NAS per espandere lo spazio di archiviazione esistente o farlo funzionare come destinazione di backup.

L'iSCSI è composto da due estremità, una destinazione e un iniziatore. L'iniziatore (sul computer) funziona come un client iSCSI e viene utilizzato per cercare gli host iSCSI e per impostare i target. I target sono risorse di archiviazione che si trovano su un server iSCSI. Un target iSCSI è spesso un dispositivo di archiviazione su disco rigido dedicato collegato alla rete (ASUSTOR NAS).

Nota: Un singolo target non deve essere collegato contemporaneamente a più client o iniziatori.

2. Creazione di una LUN iSCSI sul NAS ASUSTOR
L'esempio che segue illustra il processo di creazione di un volume iSCSI su un NAS ASUSTOR e la successiva connessione a un Dahua XVR.

Passo 1

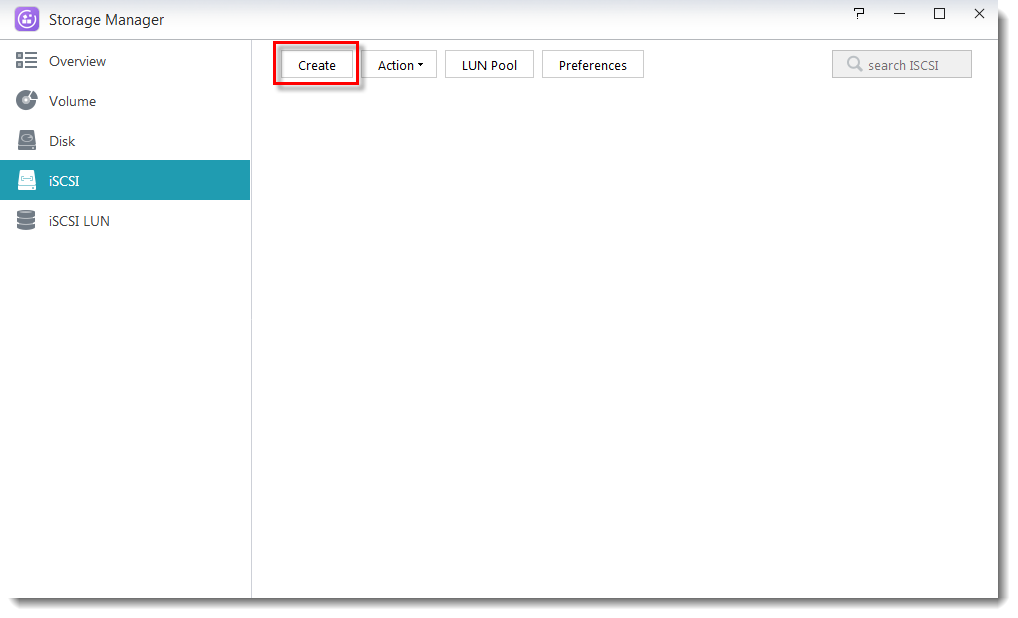

Accedere ad ADM e aprire [Storage Manager]. Fare clic sul pulsante [Crea] nella sezione iSCSI.

Passo 2

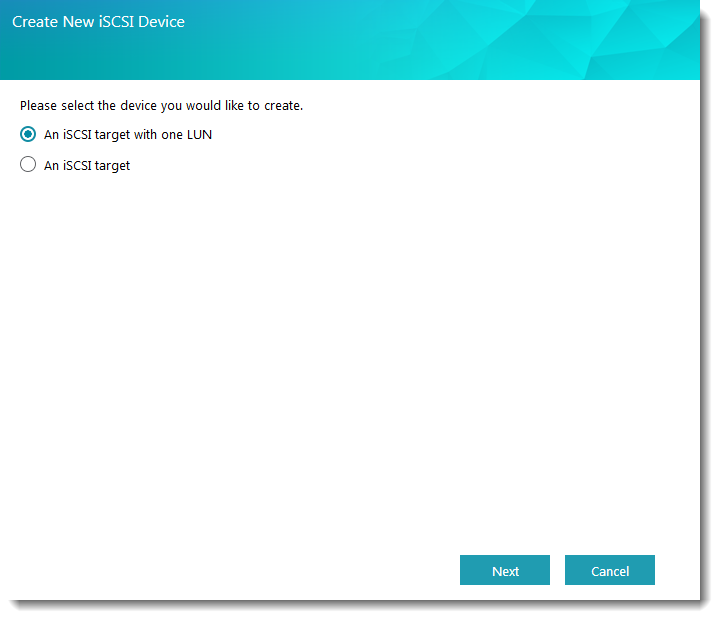

Viene visualizzata la finestra Crea nuovo dispositivo iSCSI. Selezionare il pulsante di opzione [Una destinazione iSCSI con una LUN] e fare clic su [Avanti].

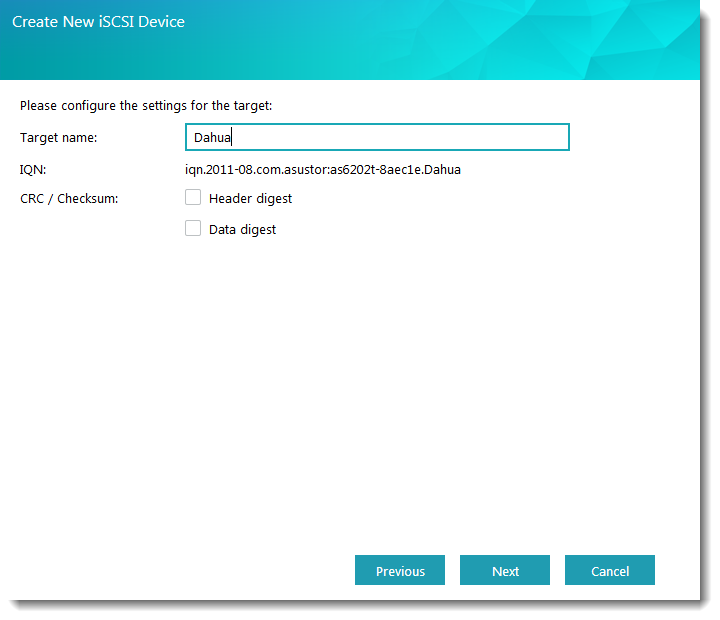

Passo 3

Immettere un nome per la destinazione e fare clic su [Avanti].

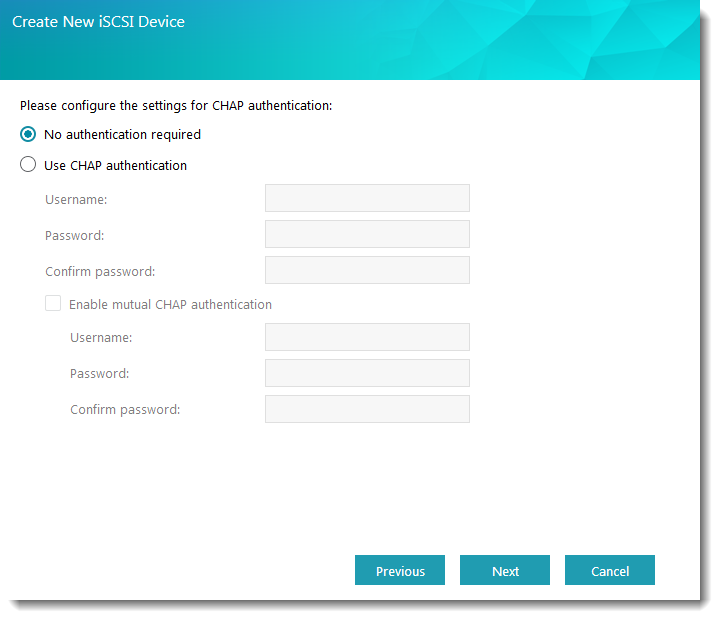

Passo 4
Selezionare il pulsante di opzione [Nessuna autenticazione richiesta] e fare clic su [Avanti].
Nel nostro esempio abbiamo scelto di non utilizzare l'autenticazione. Tuttavia, se si desidera verificare l'identità di un utente, si può scegliere di utilizzare l'autenticazione CHAP. Se si sceglie di utilizzare l'autenticazione CHAP, l'iniziatore deve inserire una password CHAP per la verifica prima di potersi connettere alla destinazione.

Passo 5

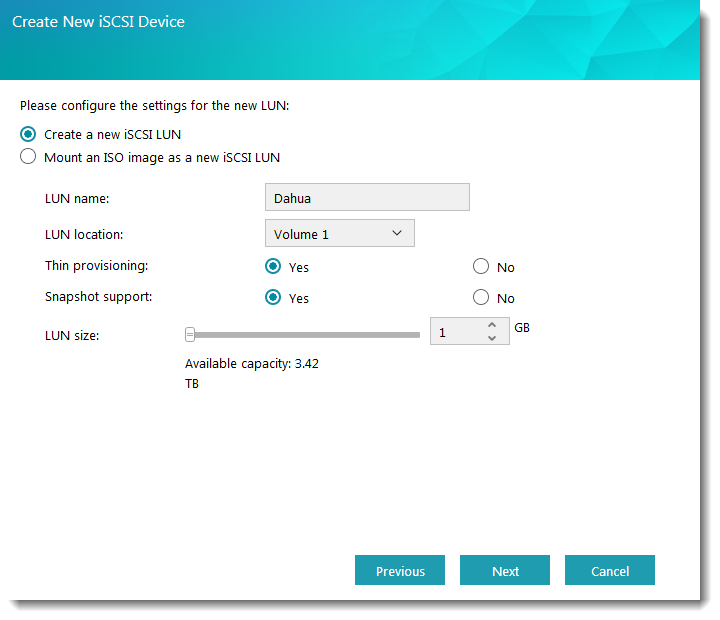

Selezionare il pulsante di opzione [Crea una nuova LUN iSCSI]. Inserite un nome per la LUN e selezionate una dimensione. Al termine, fare clic su [Avanti].
Nota: Un LUN (numero di unità logica) rappresenta un dispositivo SCSI indirizzabile individualmente (logico) che fa parte di un dispositivo SCSI fisico (target). In un ambiente iSCSI, le LUN sono essenzialmente unità disco numerate. Un iniziatore negozia con una destinazione per stabilire la connettività a una LUN. Le LUN rappresentano fette di dischi rigidi.

Passo 6

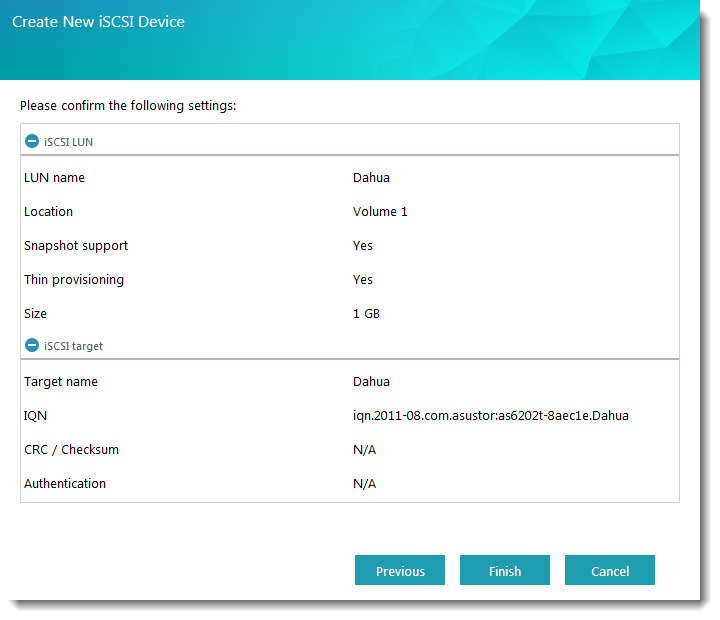

Guardare il riepilogo finale delle impostazioni. Al termine, confermare le impostazioni facendo clic su [Fine].

Passo 7

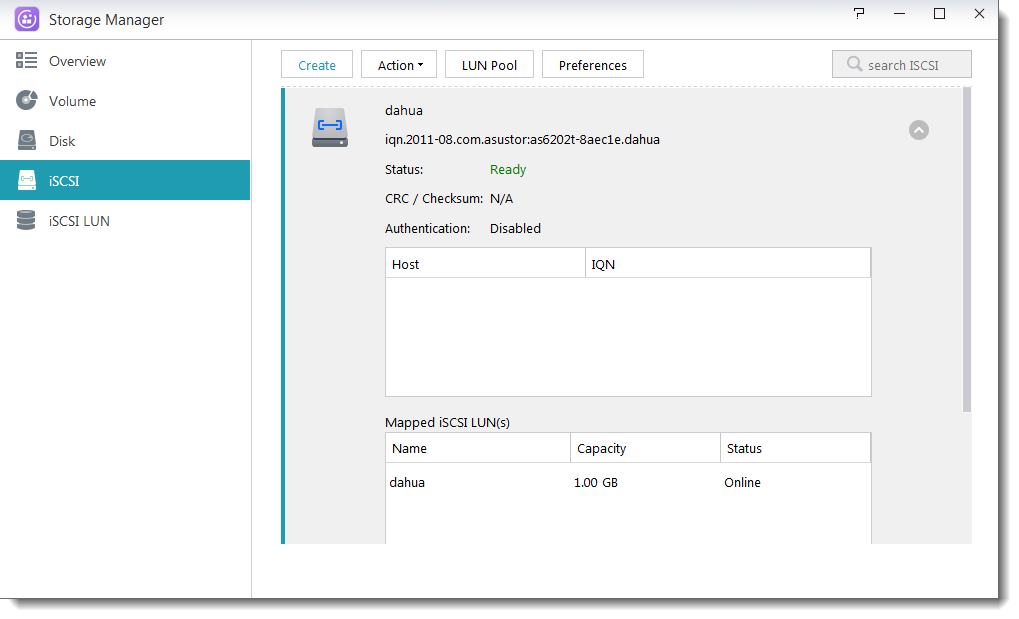

A questo punto si vedrà il nuovo obiettivo creato.

3. Aggiunta di una LUN iSCSI a un Dahua XVR
3.1 Collegamento a una LUN iSCSI ASUSTOR
Nell'esempio che segue, colleghiamo un Dahua XVR a un volume iSCSI su un NAS ASUSTOR.

Passo 1
Accedere a Dahua XVR, selezionare [Setup] > [Storage] e fare clic su [iSCSI].

Passo 2

Inserire l'indirizzo IP del NAS ASUSTOR e poi fare clic su [Imposta percorso].

Se si è scelto di usare l'autenticazione CHAP durante l'impostazione di iSCSI, inserire anche il nome utente e la password configurati. Sarà possibile connettersi solo quando l'autenticazione sarà riuscita.

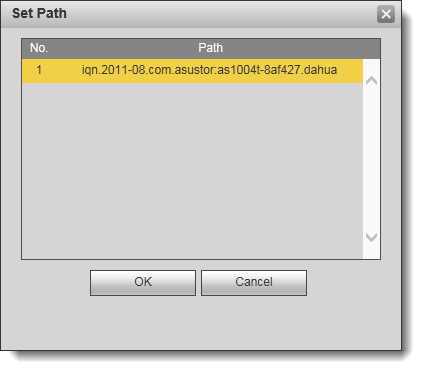

Passo 3
Selezionare il volume iSCSI che si desidera utilizzare e fare clic su [OK].

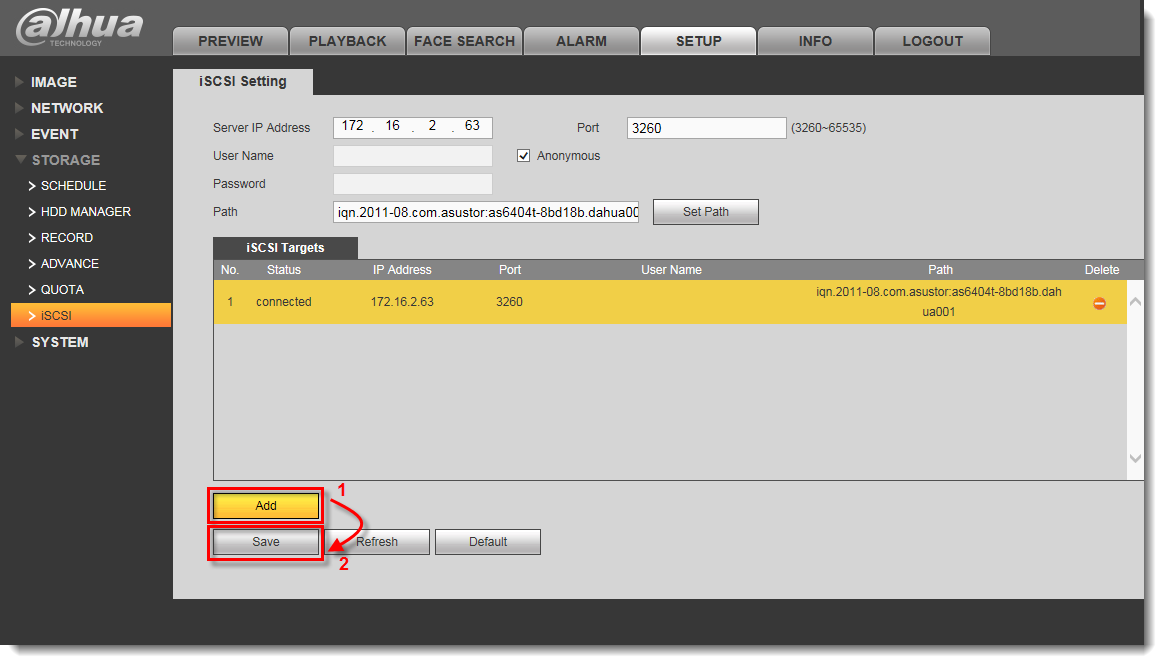

Passo 4
Cliccare sul pulsante [Aggiungi] e poi sul pulsante [Salva] per completare le configurazioni.

3.2 Formattazione del disco rigido
Dopo aver aggiunto il volume iSCSI, è necessario formattare il disco rigido prima di utilizzarlo.

Passo 1
Selezionare la scheda [Setup] seguita da [Storage] e [HDD Manager].

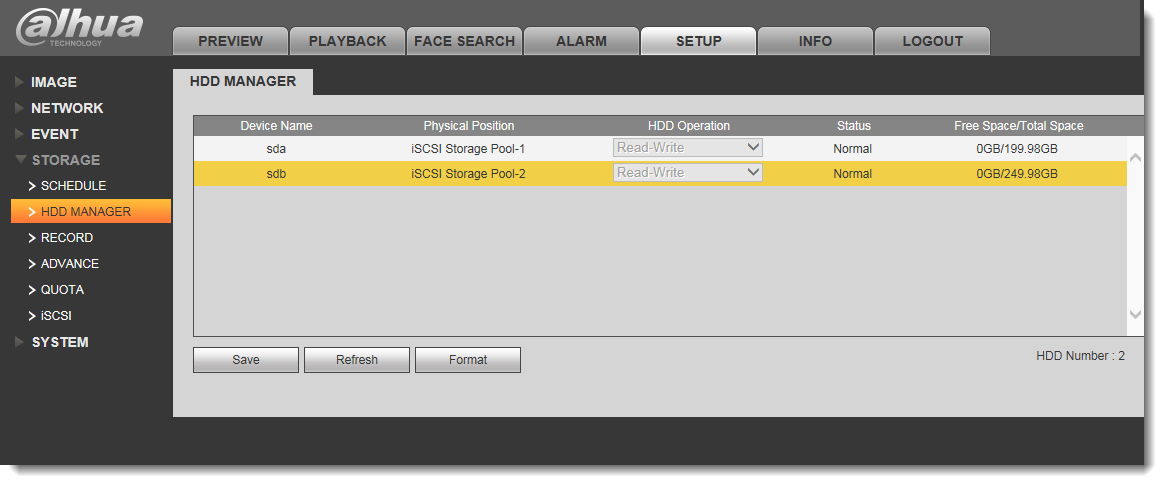

Passo 2

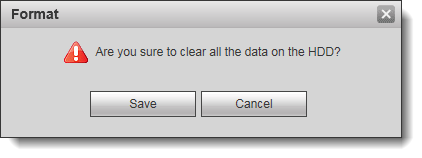

Selezionare il pool iSCSI appena aggiunto e fare clic sul pulsante [Formatta].

*Si noti che questo passaggio rimuoverà tutti i dati contenuti nella LUN iSCSI.

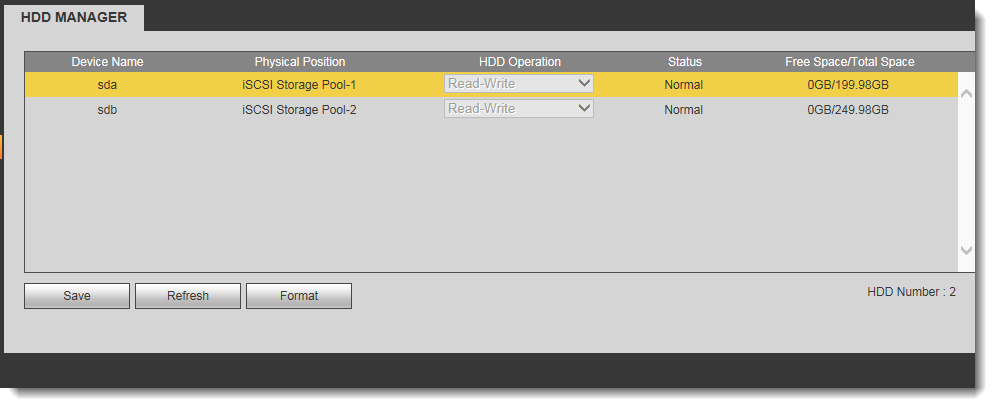

Passo 3
Verificare che nella colonna [Stato] sia visualizzato "Normale".

3.3 Configurazione delle registrazioni
Dopo aver formattato il disco, è possibile configurare i percorsi in cui salvare le registrazioni della telecamera.

Passo 1
Selezionare [Impostazioni] > [Archiviazione] > [Avanzamento] e selezionare la scheda [HDD]. Se si dispone di più dischi rigidi, qui è possibile assegnare i numeri dei gruppi di dischi rigidi.

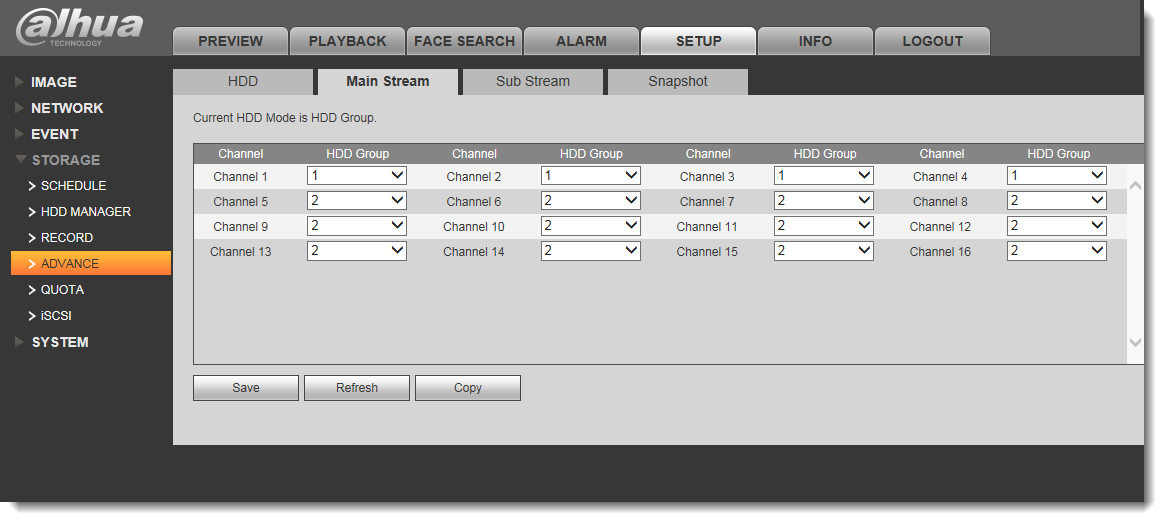

Passo 2
Selezionare la scheda [Main Stream]. Qui è possibile configurare il disco rigido su cui saranno memorizzate le registrazioni del flusso principale per ciascuna telecamera.

Passo 3

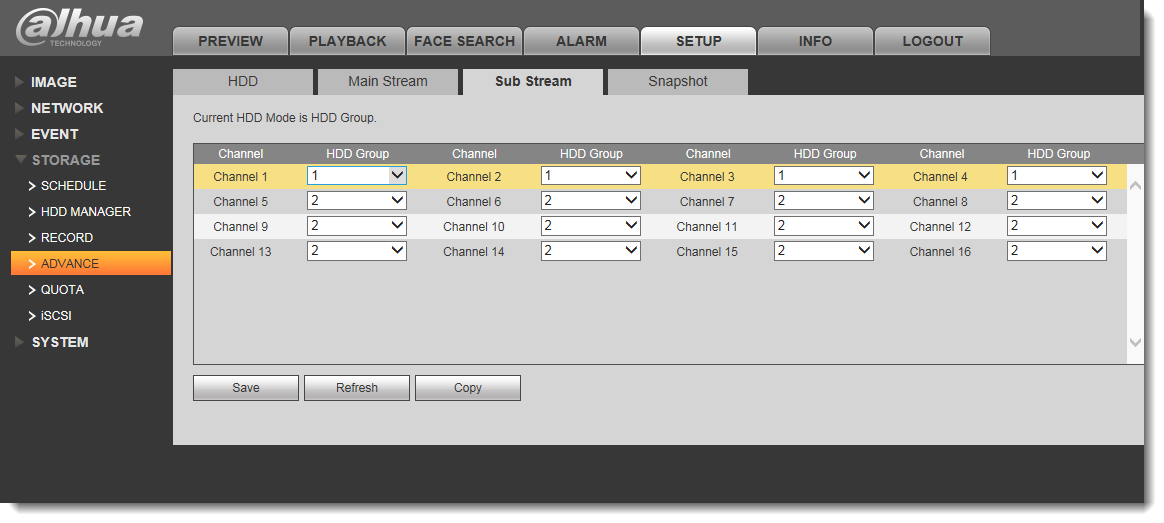

Selezionare la scheda [Sub Stream]. Qui è possibile configurare la posizione in cui verranno memorizzate le registrazioni dei flussi secondari di ciascuna telecamera.

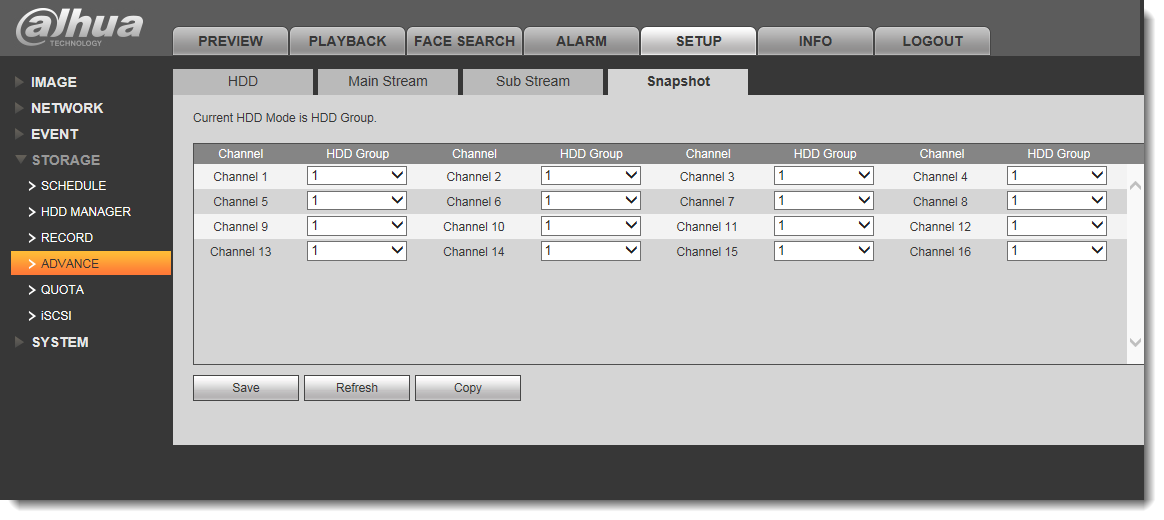

Passo 4

Selezionare la scheda [Istantanea]. Qui è possibile specificare dove verranno memorizzate le istantanee di ciascuna telecamera.

Passo 5

Selezionare [Registra] dal pannello di sinistra. Qui è possibile configurare le registrazioni per i flussi e le istantanee di ciascuna telecamera.

Passo 6

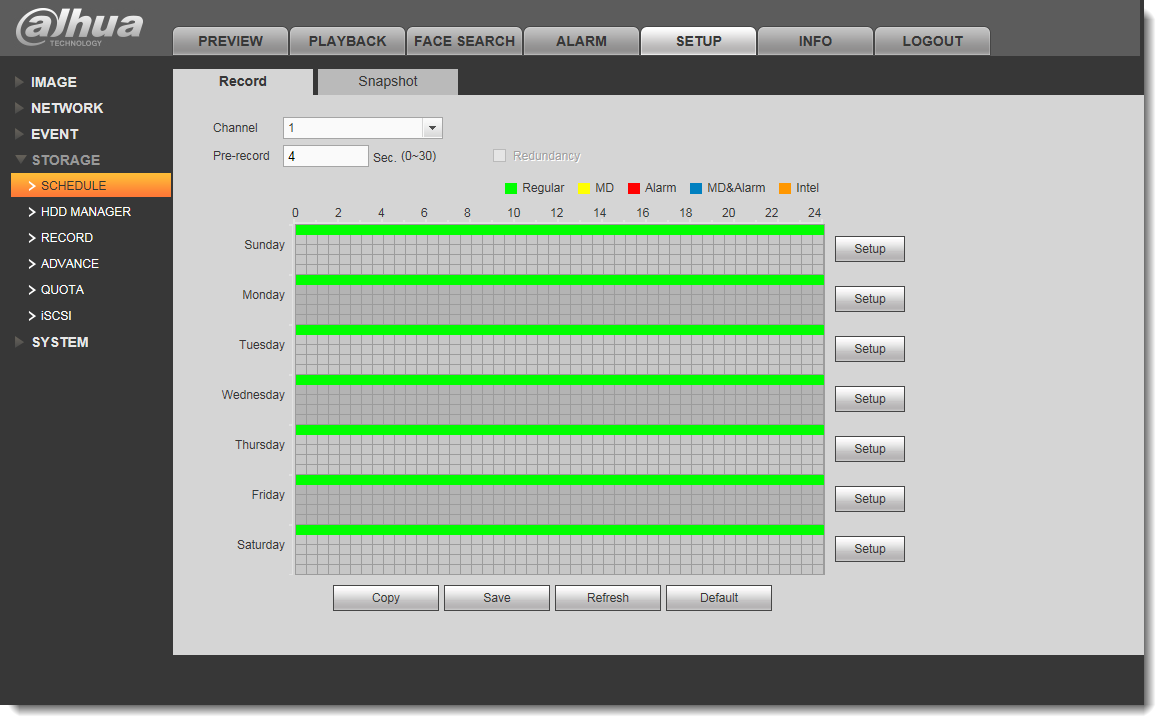

Selezionare [Pianificazione] dal pannello di sinistra. Qui è possibile configurare la modalità di registrazione e la pianificazione per ciascuna telecamera.
