Imparare a usare Control Center per eseguire la gestione di base del NAS ASUSTOR.

OBIETTIVI DEL CORSO

Al termine di questo corso si dovrebbe essere in grado di:

1. Utilizzare Control Center per eseguire la gestione di base dei dispositivi NAS ASUSTOR nella rete locale.

PREREQUISITI

Prerequisiti del corso:

N/D

SCHEMA

1. Introduzione al Centro di controllo
1.1 Introduzione al Centro di controllo

ASUSTOR Control Center è un'utility creata per l'uso con i dispositivi NAS ASUTOR. Le sue funzioni principali sono:

1. Aiuta gli utenti Windows e Mac a trovare rapidamente i dispositivi NAS ASUSTOR sulla loro rete locale e a eseguire installazioni di sistema, stabilire connessioni NAS e configurare le impostazioni di base.

2. Eseguire in remoto le funzioni di spegnimento, sospensione e Wake-on-LAN (WOL).

3. La versione Windows di Control Center offre una vasta gamma di funzioni di gestione, tra cui la possibilità di scansionare la rete locale per i dispositivi NAS ASUSTOR, accedere rapidamente all'interfaccia ADM, stabilire connessioni al NAS, aggiornare l'ADM, aprire interfacce Web per diversi servizi e accedere ai controlli di alimentazione. Control Center consente anche di eseguire il Wake-on-LAN (WOL), utilizzare la funzione Trovami, attivare la Modalità Notte, mettere a riposo il NAS, riavviare il NAS e spegnere il NAS.

Sistemi operativi supportati: macOS 10.6 in poi; Windows 7, 8, 10, 11, Server 2008 / 2012 /2016 / 2019/ 2022

Le versioni più recenti di ASUSTOR Control Center sono adatte solo all'uso di ADM 2.3 DBS7 e successivi. Se si utilizza una versione precedente, Control Center indicherà che è necessario un aggiornamento.

1.2 Dove trovare Control Center
È possibile scaricare l'ultima versione di Control Center dal sito: http://www.asustor.com/service/downloads


2. Utilizzo della versione Windows del Centro di controllo
2.1Installazione del Centro di controllo

Dopo aver scaricato Control Center, decomprimere il file scaricato e fare doppio clic sul file di installazione. Seguire le istruzioni fornite dall'installazione guidata per completare l'installazione di Control Center.

Al termine dell'installazione, dovrebbe essere visualizzata l'icona di collegamento di Control Center sul desktop. Fare doppio clic su di essa per avviare Control Center.

2.2 Introduzione alle funzioni del Centro di controllo

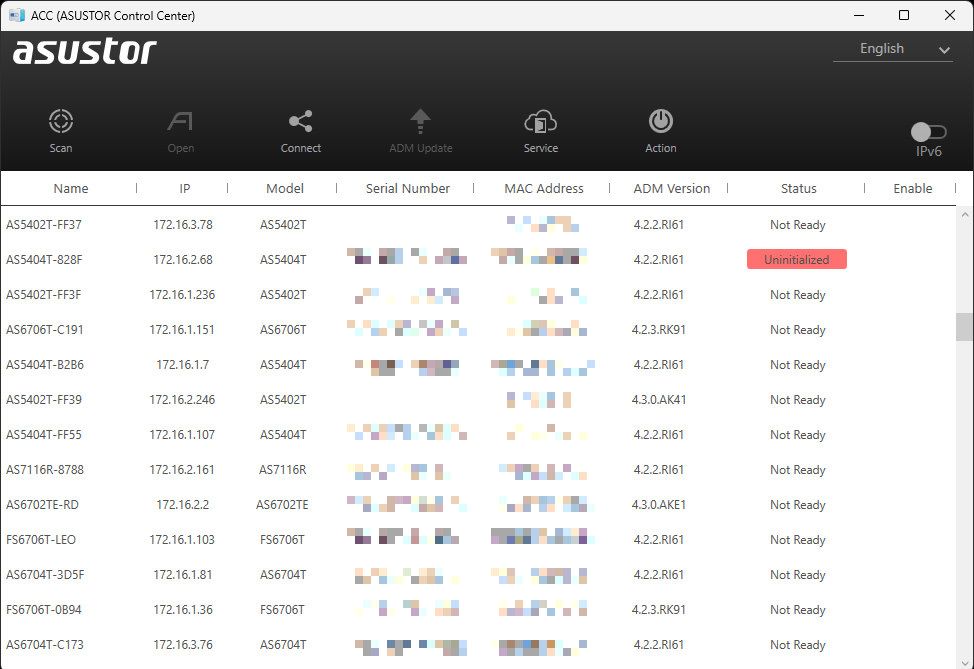

Quando si apre Control Center, inizia immediatamente la scansione della rete locale per trovare i dispositivi NAS ASUSTOR. Nel campo di stato dell'interfaccia è possibile vedere se il singolo sistema è pronto, non inizializzato o se il firmware deve essere aggiornato.

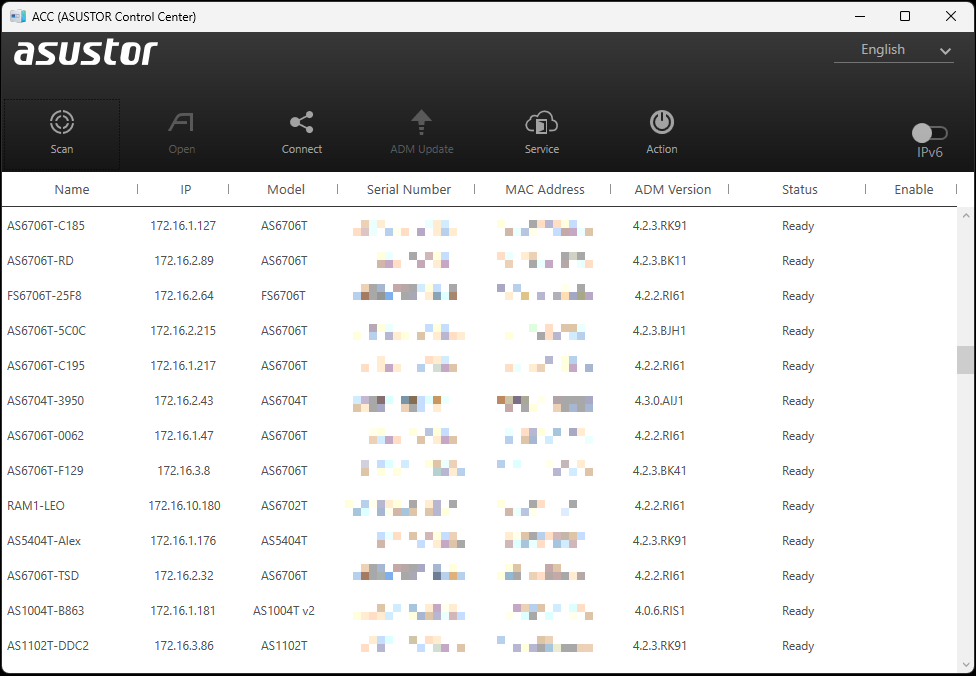

L'interfaccia del Control Center è riportata nel grafico sottostante.  Le informazioni che si possono visualizzare sull'interfaccia comprendono: nome, IP, modello, numero di serie, indirizzo MAC, versione ADM, stato (pronto, non inizializzato, aggiornamento necessario) e WOL (Wake-on-LAN abilitato o disabilitato). È inoltre possibile fare clic sull'intestazione di ciascuna colonna per modificare la sequenza di visualizzazione dei dispositivi.  La lingua dell'interfaccia può essere cambiata utilizzando il menu della lingua nell'angolo in alto a destra. I pulsanti del menu situati nella parte superiore dell'interfaccia comprendono: Scansione, Apri, Connetti, Aggiornamento ADM, Assistenza e Azione. Queste funzioni sono descritte in dettaglio di seguito:

1. Scansione
: Facendo clic su questo pulsante, Control Center esegue una scansione della rete locale alla ricerca di un dispositivo NAS ASUSTOR.

2. Aperto
: Dopo aver selezionato un NAS dall'elenco e aver fatto clic su Apri, Control Center aprirà il browser Web e si collegherà alla schermata di accesso ADM del NAS o avvierà l'inizializzazione. È anche possibile fare doppio clic sul NAS nell'elenco per visualizzare la schermata di accesso ADM sul browser Web.

3. Collegare
: Facendo clic su questo pulsante si ottengono 3 diverse opzioni che possono essere utilizzate per connettersi alle risorse sul NAS.

Mappa dell'unità di rete locale: Selezionando questa opzione e seguendo i passaggi forniti dalla procedura guidata, è possibile mappare una cartella condivisa dal NAS al PC come unità di rete locale.  Dopo aver mappato la cartella sul PC, l'accesso al NAS sarà comodo come l'accesso al disco rigido del computer.

Nota:

1. Se si desidera utilizzare questa opzione, verificare innanzitutto che l'account utente abbia i diritti di accesso necessari per accedere alle cartelle condivise sul NAS.

2. Prima di usare questa opzione, assicurarsi di aver abilitato il servizio file SMB sul NAS. (Dal desktop di ADM selezionare [Servizi] → [SMB] → [Servizio file] → [Abilita SMB]).

3. Questo metodo di connessione è adatto solo se il NAS e il computer si trovano sulla stessa rete locale.

Creare una cartella di file remota: Questa opzione consente di creare una cartella remota (via WebDAV o FTP) in Windows e di collegarla a una cartella condivisa sul NAS. La cartella apparirà in [Posizione in rete] sotto [Computer].

Nota:

1. Prima di usare questa opzione, assicurarsi di aver abilitato il servizio FTP sul NAS. (Dal desktop di ADM selezionare [Servizi] → [Server FTP] → [Abilita server FTP]).

2. Questo metodo di connessione può essere utilizzato solo se il computer e il NAS si trovano sulla stessa rete locale. Se si desidera usare il computer per connettersi al NAS usando FTP via Internet, completare prima le configurazioni di EZ-Router sul NAS o accedere manualmente all'interfaccia del router per completare le configurazioni di inoltro della porta FTP (la porta predefinita è 21).

Connetti via FTP: dopo aver selezionato questa opzione, il browser web si aprirà e si connetterà al NAS via FTP.

Nota:

1. Prima di usare questa opzione, assicurarsi di aver abilitato il servizio FTP sul NAS. (Dal desktop di ADM selezionare [Servizi] → [Server FTP] → [Abilita server FTP]).

4. Aggiornamento ADM

: Questa opzione fornisce aggiornamenti ADM. Dopo l'accesso, il sistema rileva se è disponibile o meno un nuovo aggiornamento e può iniziare immediatamente l'aggiornamento.

5. Servizio
: Se sul NAS sono stati installati Galleria fotografica o Centro di sorveglianza, è possibile accedere rapidamente a queste interfacce web utilizzando i collegamenti forniti qui.

6. Azione
: Questo pulsante offre funzioni di controllo dell'alimentazione. Queste funzioni includono Wake-on-LAN, Find Me, Night Mode, Sleep Mode, Restart e Shut Down. Per poter utilizzare queste funzioni è necessario accedere al sistema con le credenziali di amministratore.

Wake-on-LAN (WOL): Qui è possibile attivare o disattivare la funzione Wake-on-LAN. Questa funzione consente di risvegliare i dispositivi NAS della rete locale che sono in modalità di sospensione o spenti.

Trovami: Se si gestiscono più dispositivi NAS, è possibile utilizzare questa funzione per far suonare il cicalino del sistema e far lampeggiare il LED di alimentazione, consentendo di individuare rapidamente il NAS.

Modalità notturna: Questa funzione consente di mettere il NAS in modalità notturna.

Dormire: Mette il NAS in modalità Sleep.

Riavvio: Riavvia il NAS.

Spegnimento: Spegnimento del NAS.

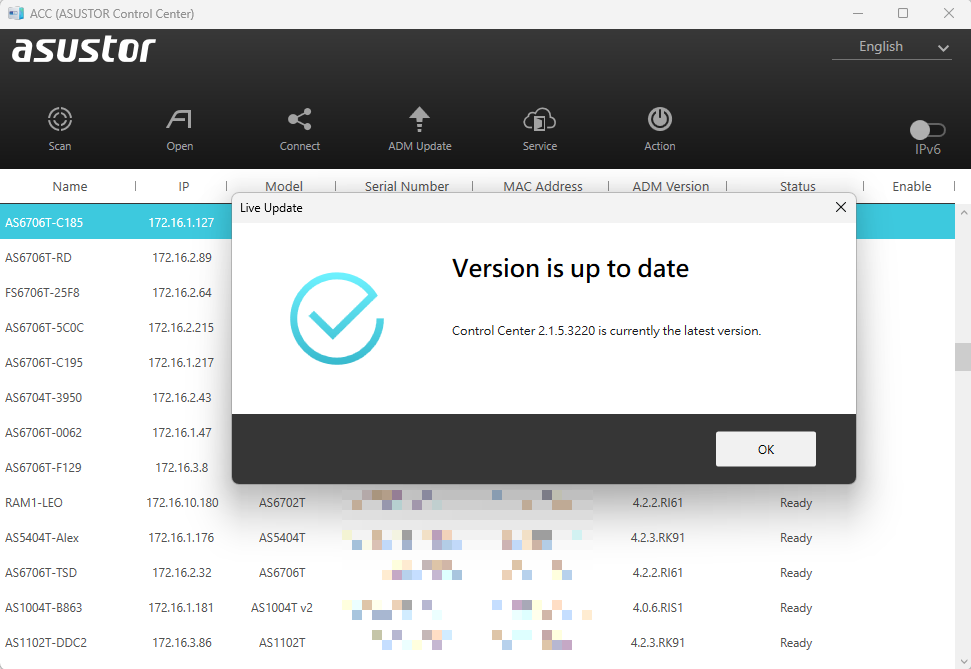

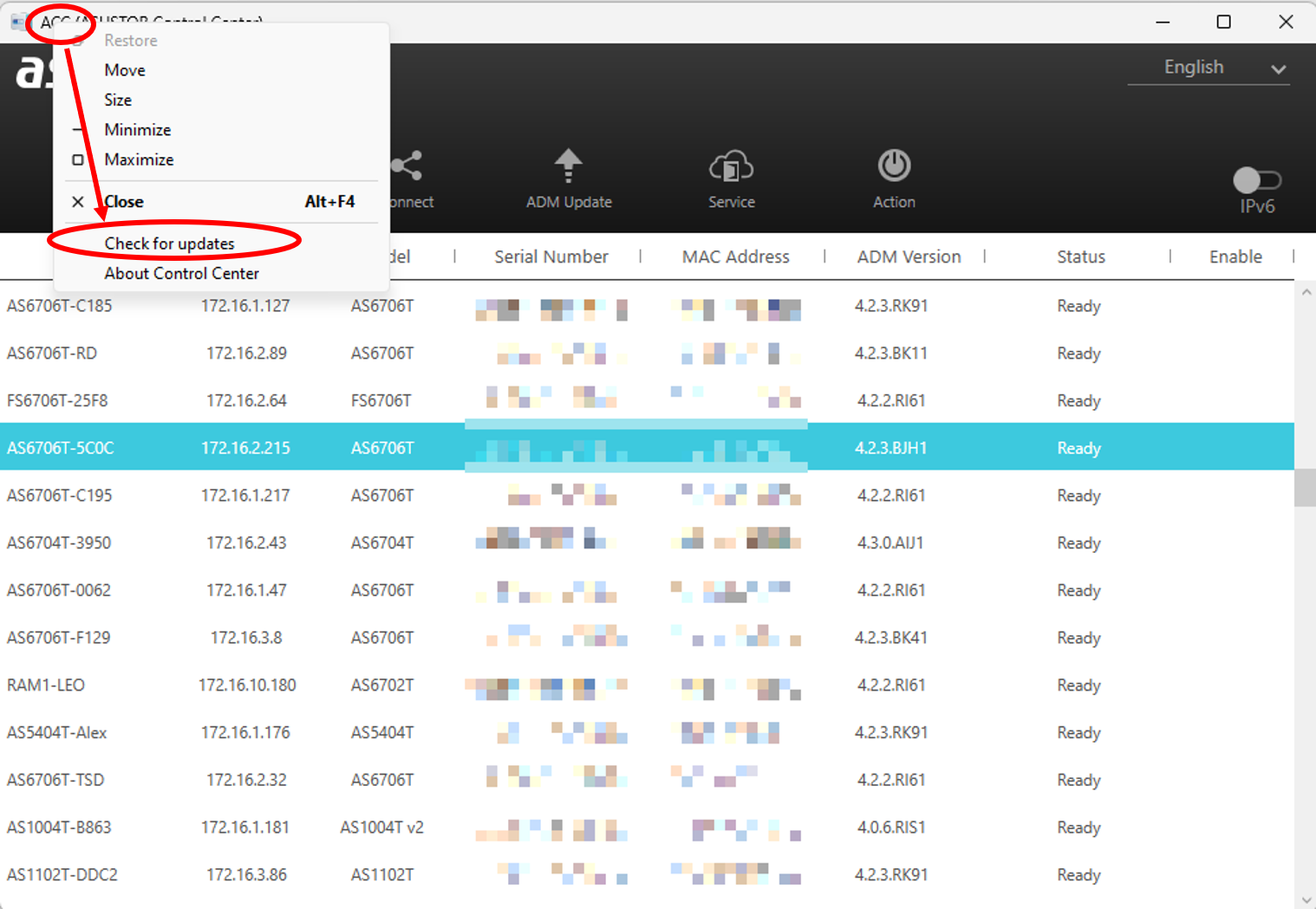

Se si desidera verificare se si sta utilizzando la versione più recente di Control Center, è possibile fare clic sull'icona nell'angolo in alto a sinistra e selezionare [Controlla aggiornamenti]. Se vengono rilevati nuovi aggiornamenti, Control Center può scaricarli e installarli automaticamente, dopo aver chiesto all'utente di accettare di farlo.

3. Utilizzo della versione Mac di Control Center

3.1 Introduction to Control Center Functions

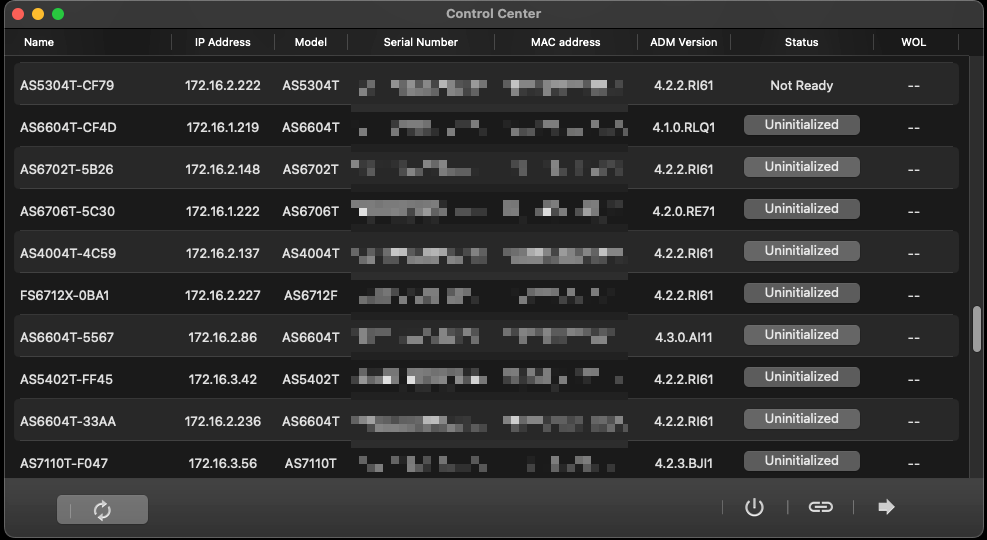

Quando si apre Control Center, inizia immediatamente la scansione della rete locale alla ricerca di eventuali dispositivi NAS ASUSTOR. Se vengono rilevati dispositivi NAS non inizializzati, è possibile fare clic sul pulsante e si aprirà automaticamente la procedura guidata di installazione. È possibile seguire le istruzioni fornite dalla procedura guidata per completare rapidamente e facilmente l'inizializzazione del sistema.

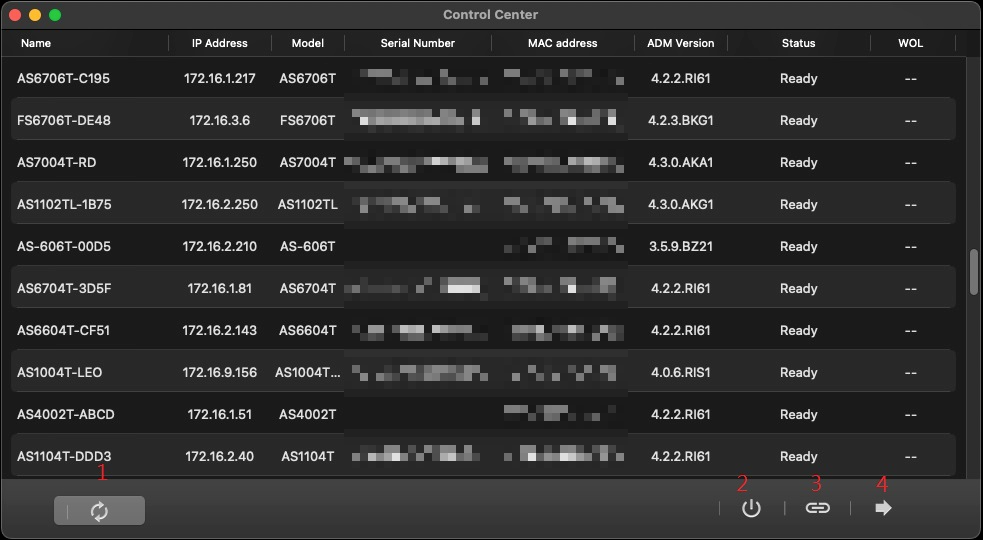

L'interfaccia principale di Control Center è mostrata nel grafico sottostante. Sul lato sinistro, viene visualizzato un elenco di tutti i server NAS ASUSTOR presenti nella rete locale, organizzati in ordine alfabetico.  Sul lato destro, vengono visualizzate informazioni dettagliate sul server selezionato. Ci sono anche 4 pulsanti di funzione situati in basso a destra dell'interfaccia.

I 3 diversi tipi di stato del server che si possono vedere sono:

 Pronto: Il NAS è pronto per essere utilizzato e collegato.

 Non inizializzato: È necessario completare l'inizializzazione del NAS prima di poterne utilizzare le funzioni e i servizi.

Non pronto: Il computer è in grado di rilevare il NAS, ma non riesce a stabilire una connessione diretta. Esempio: Il computer e il NAS sono collegati allo stesso switch, ma i loro IP appartengono a segmenti di rete diversi.

I 4 diversi pulsanti di funzione situati nella parte inferiore dell'interfaccia sono:
1. Scansione
: Facendo clic su questo pulsante, Control Center esegue nuovamente la scansione della rete locale per trovare un dispositivo NAS ASUSTOR.

2. Azione
: Facendo clic su questo pulsante si ottengono gli aggiornamenti del software del NAS e le funzioni di controllo dell'alimentazione.

Nota: Le funzioni fornite da questo pulsante sono disponibili solo per gli utenti del gruppo di amministratori del NAS.

Aggiornamento software: è possibile accedere alla sezione Download del sito web di ASUSTOR (http://www.asustor.com/service/downloads) per ottenere il firmware ADM più recente per il proprio modello di NAS. Dopo aver salvato il file del firmware sul computer, è possibile usare questa funzione per sfogliare la posizione del file del firmware. Una volta selezionato il file del firmware e fatto clic su [Ok], il NAS inizierà a installare il nuovo firmware.

Riavvio: Riavvia il NAS

Dormire: Mette il NAS in modalità Sleep.

Risveglio su LAN: Questa funzione consente di risvegliare un dispositivo NAS sulla rete locale che si trova in modalità di sospensione o spento.

Spegnimento: Spegne il NAS.

3. Collegare
: Facendo clic su questo pulsante si ottengono 3 diverse opzioni che possono essere utilizzate per connettersi alle risorse sul NAS.

Mappa unità di rete locale:  Selezionando questa opzione e seguendo i passaggi forniti dalla procedura guidata, è possibile mappare una cartella condivisa dal NAS al Mac come unità di rete locale.  Dopo aver mappato la cartella sul Mac, l'accesso al NAS sarà comodo come l'accesso alle unità disco del computer.

Nota:

1. Se si desidera utilizzare questa opzione, verificare che l'account utente abbia i diritti di accesso necessari per accedere alle cartelle condivise su questo NAS.

2. Prima di usare questa opzione, assicurarsi di aver abilitato l'Apple Filling Protocol (AFP) sul NAS. (Dal desktop ADM selezionare [Servizi] → [AFP] → [Servizio file] → [Abilita servizio file Mac (AFP)]/ [Servizi] → [SMB] → [Servizio file] → [Abilita servizio file Windows (CIFS/SAMBA)]).

3. Questo metodo di connessione è adatto solo quando il NAS e il computer si trovano sulla stessa rete locale.

Connetti via FTP: Dopo aver selezionato questa opzione, il browser web si aprirà e si connetterà al NAS via FTP.

4.Aperto
: Selezionando un NAS dal pannello di sinistra e facendo clic su questo pulsante, Control Center aprirà il browser web per collegarsi alla pagina di accesso del NAS.
