Augmentez la capacité de stockage du Dahua XVR avec un NAS ASUSTOR

OBJECTIFS DU COURS
À la fin de ce cours, vous devriez être capable de:

iSCSI est une norme de mise en réseau de stockage basée sur le protocole Internet (IP) pour relier les installations de stockage de données. Il offre une grande évolutivité et de faibles coûts de mise en œuvre. Grâce à l'infrastructure réseau existante et à l'iSCSI, vous pouvez utiliser votre NAS pour étendre l'espace de stockage existant ou le faire agir comme destination de sauvegarde.

iSCSI se compose de deux extrémités, une cible et un initiateur. L'initiateur (sur votre ordinateur) fonctionne comme un client iSCSI et est utilisé pour rechercher des hôtes iSCSI et configurer des targets. Les targets sont des ressources de stockage situées sur un serveur iSCSI. Une target iSCSI est souvent un périphérique de stockage sur disque dur dédié connecté au réseau (NAS ASUSTOR).
Remarque: une seule target ne doit pas être connectée simultanément à plusieurs clients ou initiateurs

2. Création d'un LUN iSCSI sur votre NAS ASUSTOR
Dans l'exemple suivant, nous allons vous expliquer le processus de création d'un volume iSCSI sur un NAS ASUSTOR, puis comment le connecter à un Dahua XVR.
ETAPE 1

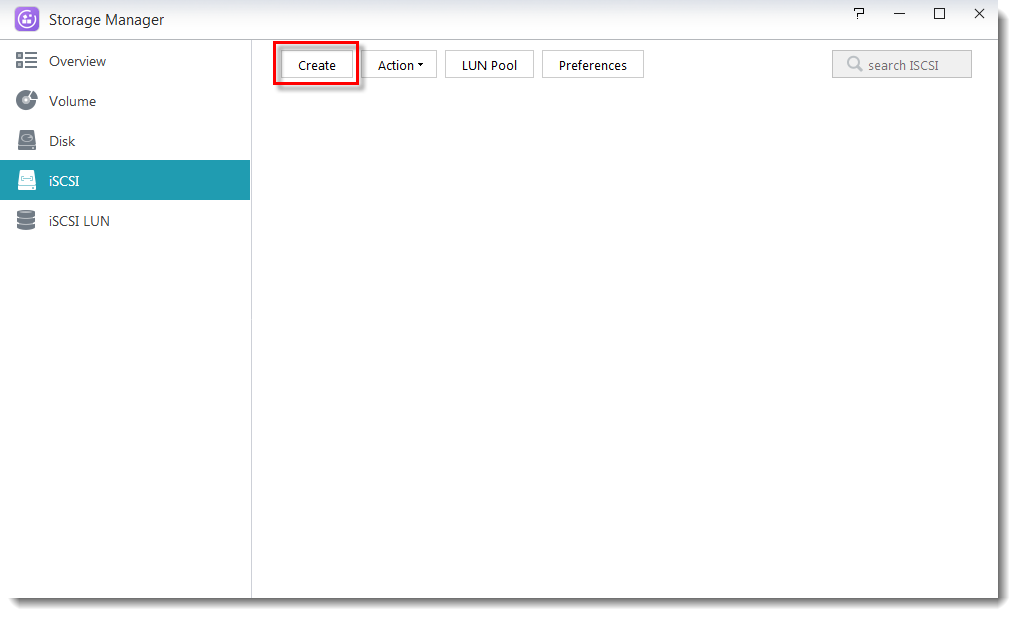

Connectez-vous à ADM et ouvrez [Gestionnaire de Stockage]. Cliquez sur le bouton [Créer] dans la sous-section iSCSI.

ETAPE 2

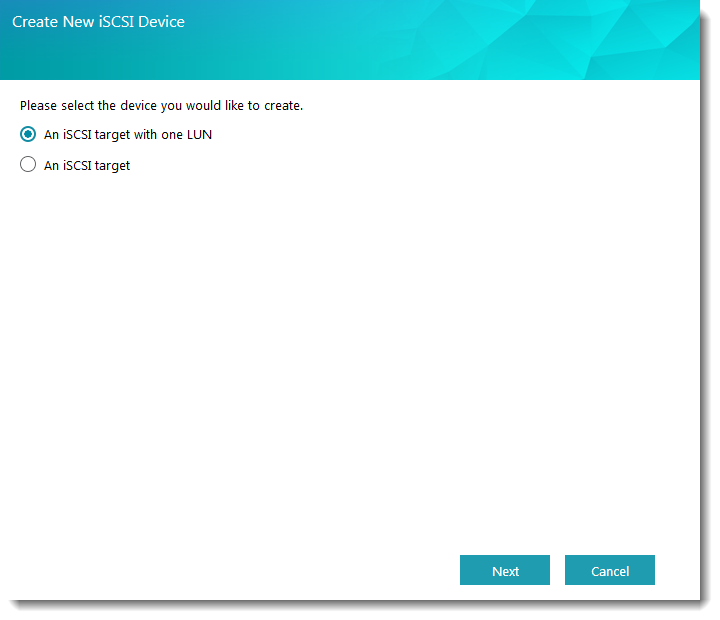

La fenêtre [Créer un nouveau périphérique iSCSI] apparaît maintenant. Sélectionnez le bouton [Un iSCSI target avec un LUN] puis cliquez sur [Suivant].

ETAPE 3

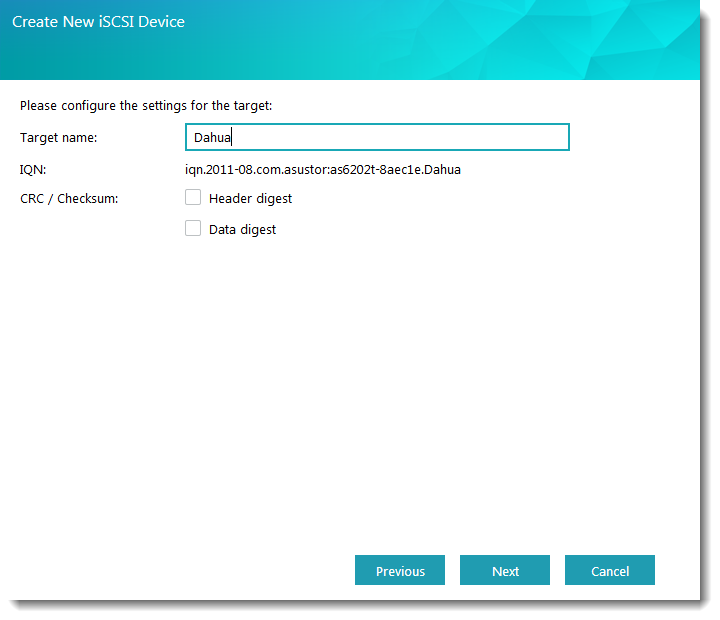

Entrez un nom pour votre Target et cliquez ensuite sur [Suivant].

ETAPE 4

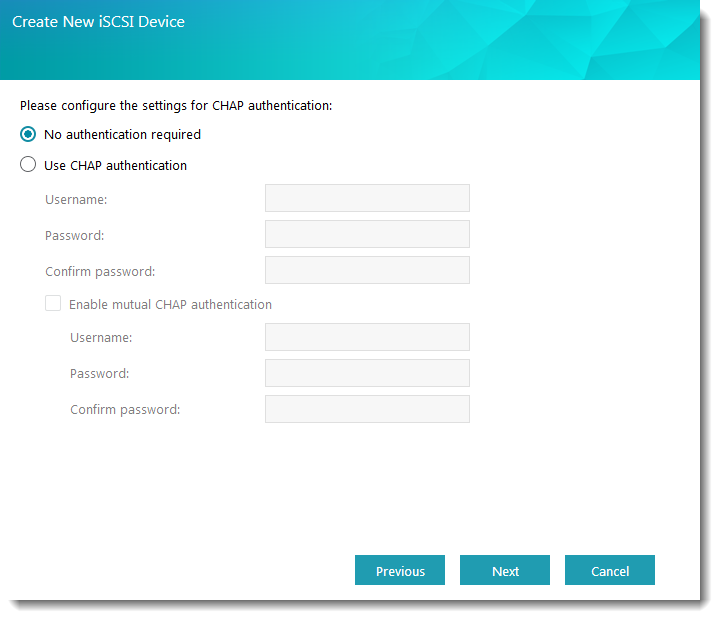

Sélectionnez [Aucune authentification requise] et cliquez sur [Suivant].
Dans notre exemple, nous avons choisi de ne pas utiliser d'authentification. Cependant, si vous souhaitez vérifier l'identité d'un utilisateur, vous pouvez choisir d'utiliser l'authentification CHAP. Si vous choisissez d'utiliser l'authentification CHAP, un mot de passe CHAP doit d'abord être entré par l'initiateur pour vérification avant qu'il ne puisse se connecter à des targets.

ETAPE 5

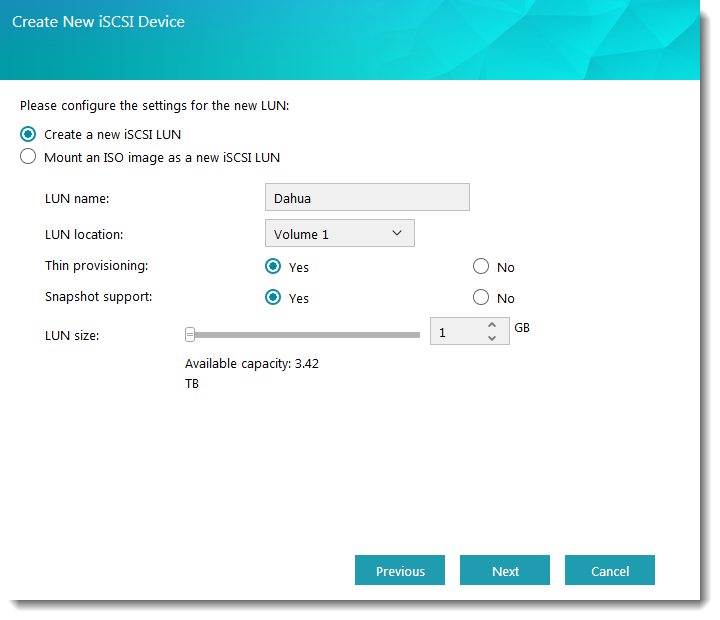

Sélectionnez le bouton [Créer un nouveau LUN iSCSCI]. Saisissez un nom pour votre LUN et sélectionnez une taille pour celui-ci. Une fois, vous avez terminé, cliquez sur [Suivant].
Remarque: Un LUN (logical unit number) représente un périphérique SCSI adressable individuellement (logique) qui fait partie d'un périphérique SCSI physique (target/cible). Dans un environnement iSCSI, les LUN sont essentiellement des unités de disque numérotées. Un initiateur négocie avec une target pour établir la connectivité à un LUN. Les LUN représentent des tranches de vos disques durs.

ETAPE 6

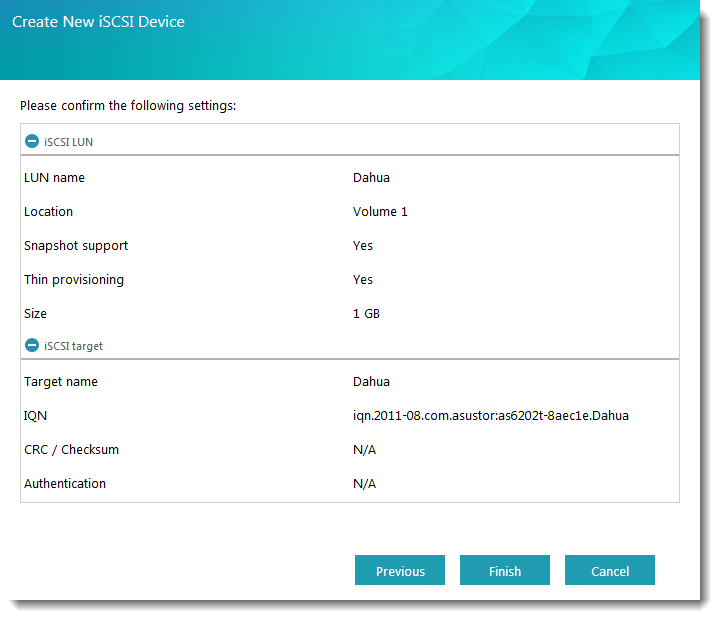

Visualisez un dernier résumé de vos réglages. Une fois que vous avez terminé, confirmez ces derniers en cliquant sur [Finir].

ETAPE 7

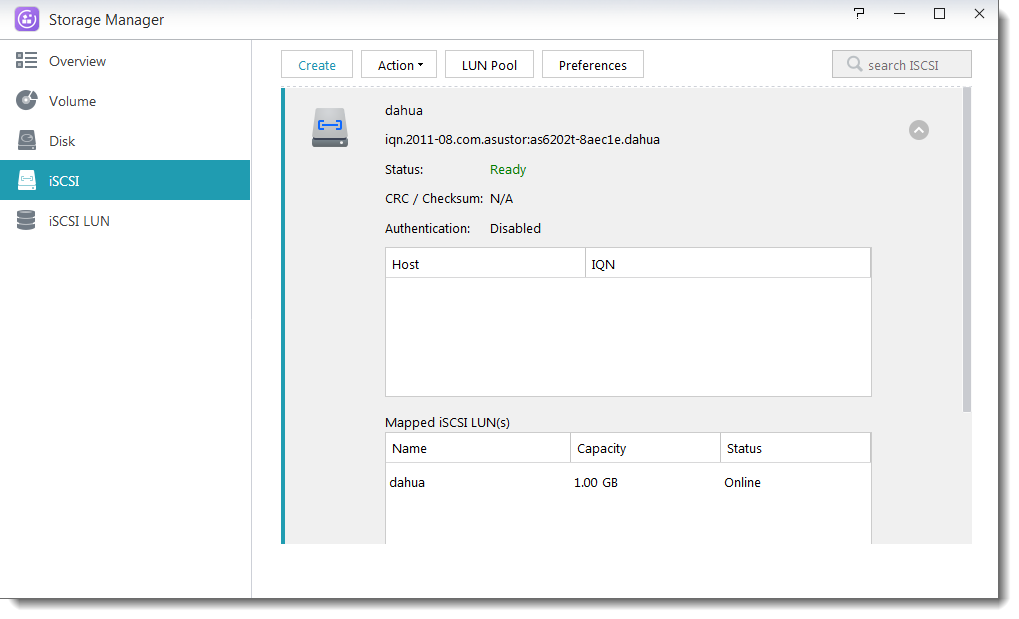

Vous devriez être en mesure de visualizer la nouvelle Target que vous venez de créer..

Ajout d'un LUN iSCSI à un Dahua XVR
3.1 Connexion à un LUN iSCSI ASUSTOR.

Dans l'exemple ci-dessous, nous allons connecter un Dahua XVR à un volume iSCSI sur un NAS ASUSTOR.
ETAPE 1
Connectez-vous au Dahua XVR, selectionnez [Setup] > [Storage] et cliquez sur [iSCSI].

ETAPE 2

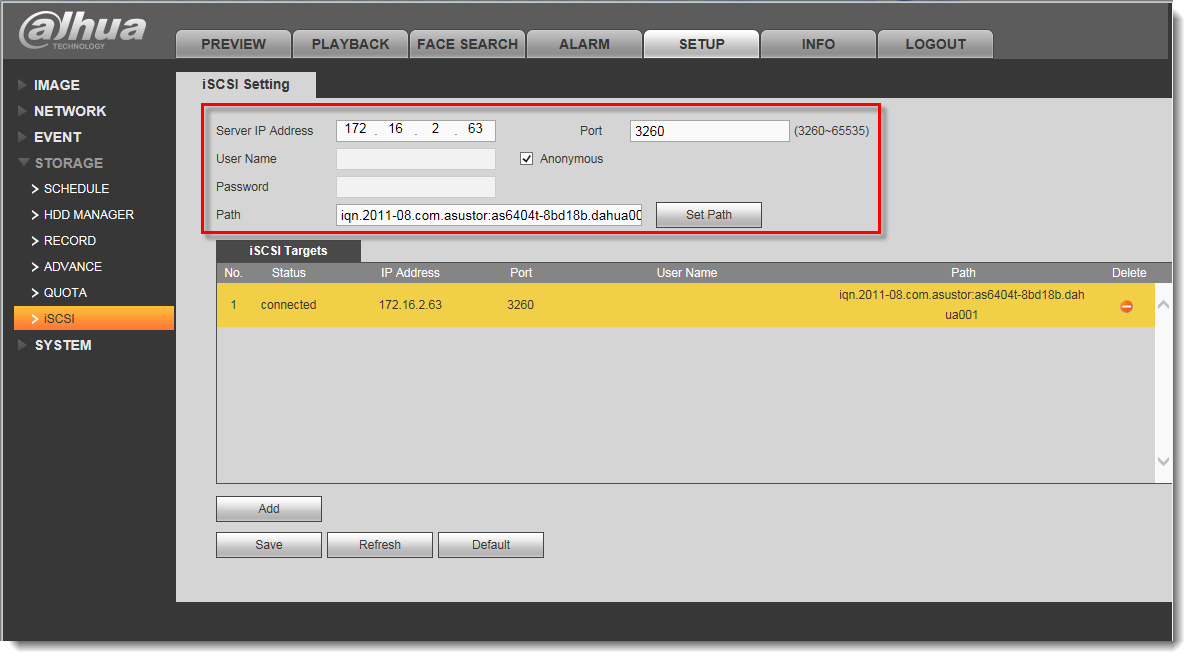

Saisissez l'adresse IP de votre NAS ASUSTOR puis cliquez sur [Set Path].
Si vous avez choisi d'utiliser l'authentification CHAP lors de la configuration d'iSCSI, veuillez également saisir le nom d'utilisateur et le mot de passe que vous avez configurés. Vous ne pourrez vous connecter qu'une fois l'authentification réussie.

ETAPE 3

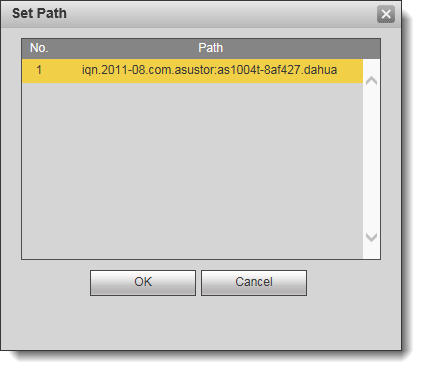

Sélectionnez le volume iSCSI que vous souhaitez utiliser puis cliquez sur [OK].



ETAPE 4

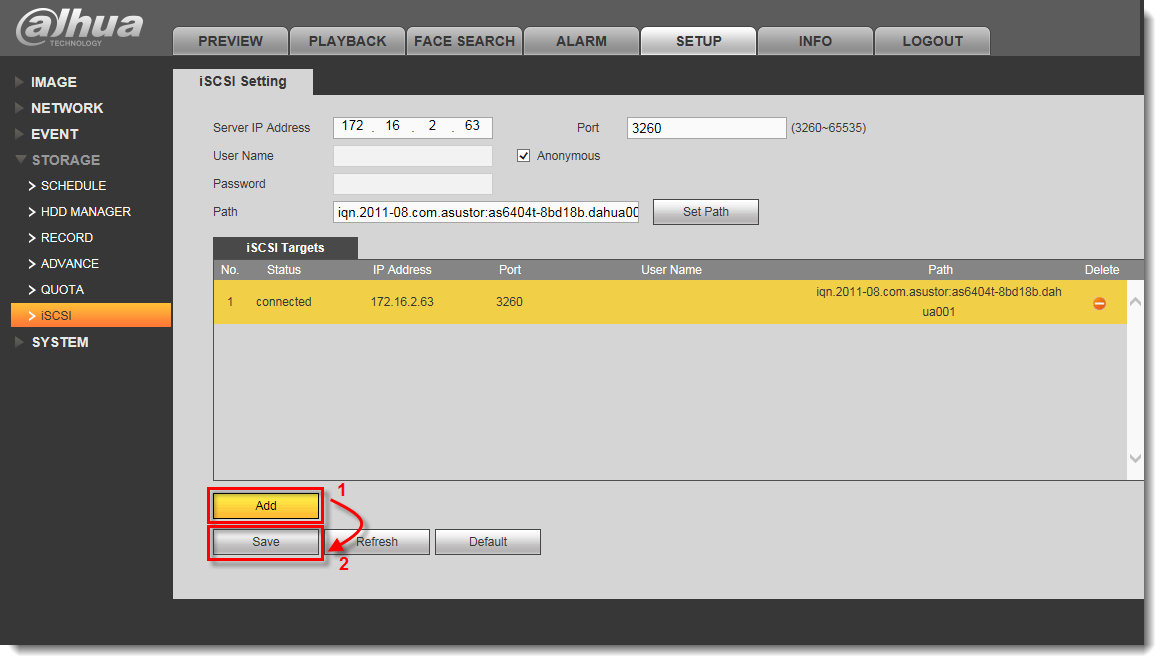

Cliquez sur le bouton [Add] et cliquez sur le bouton [Save] pour achever la configuration.


3.2 Formatage de votre Disque Dur
Après avoir ajouté avec succès le volume iSCSI, vous devrez formater votre disque dur avant de l'utiliser.
ETAPE 1
Selectionnez l’onglet [Setup] suivi de [Storage] et d’[HDD Manager].

ETAPE 2

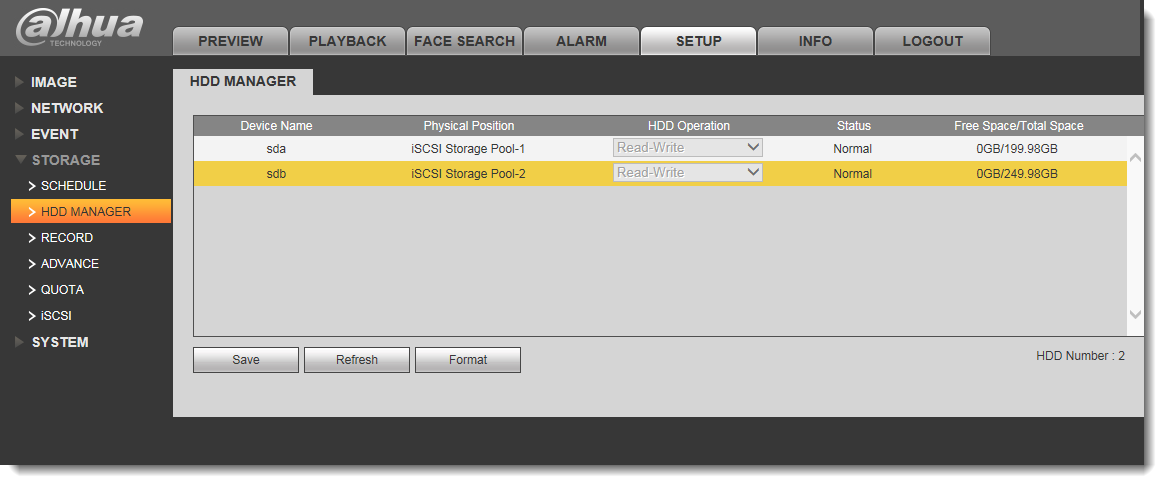

Sélectionnez le pool iSCSI que vous venez d'ajouter puis cliquez sur le bouton[Format].

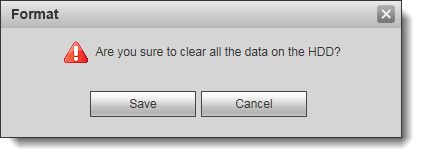

* Veuillez noter que cette étape supprimera toutes les données du LUN iSCSI.

ETAPE 3

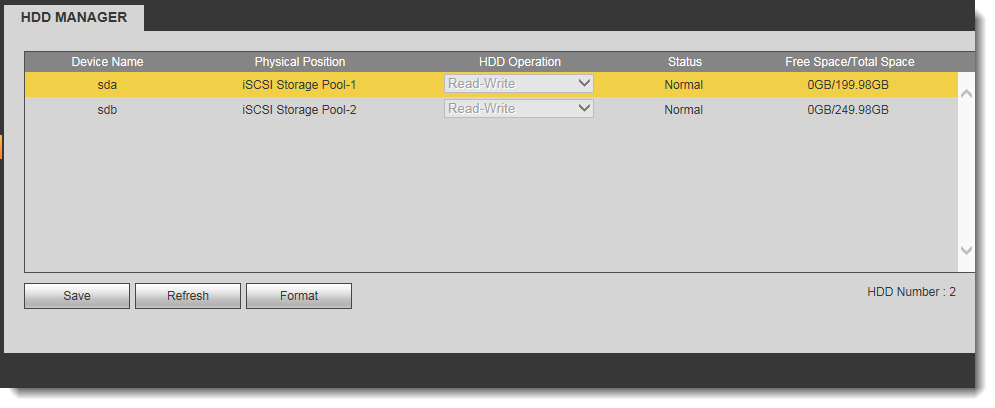

Vérifiez que «Normal» est affiché dans la colonne [Status].

3.3 Configuring des Enregistrements

Après avoir formaté votre disque, vous pouvez être de configurer les chemins où les enregistrements de caméra seront sauvegardés.
ETAPE 1

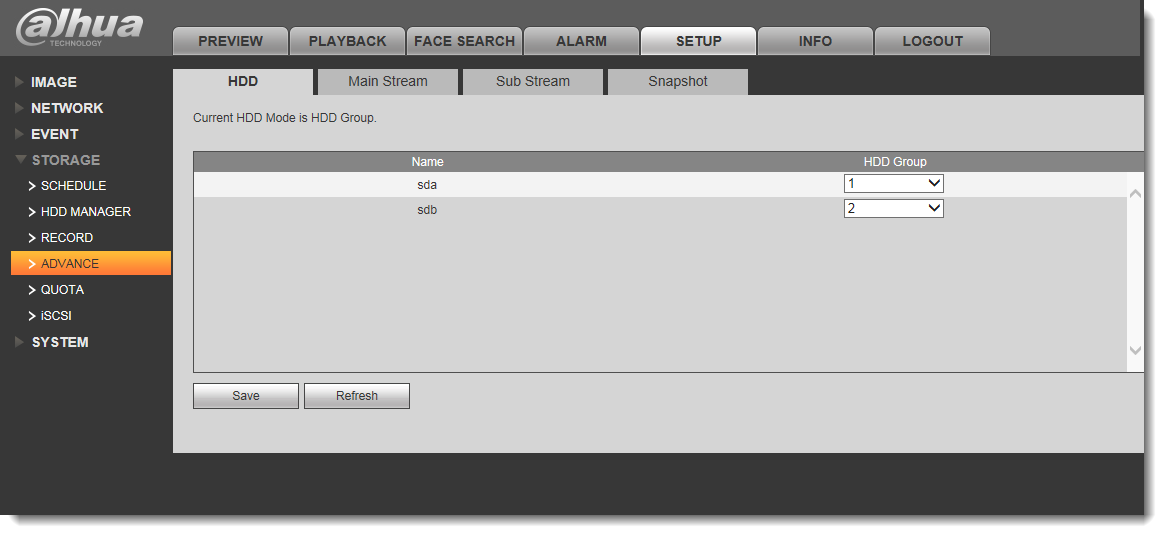

Selectionnz [Setup] > [Storage] > [Advance] et sélectionnez l’onglet [HDD]. Si vous avez plusieurs disques durs, vous pourrez leur attribuer ici des numéros de groupes de disques durs.

ETAPE 2

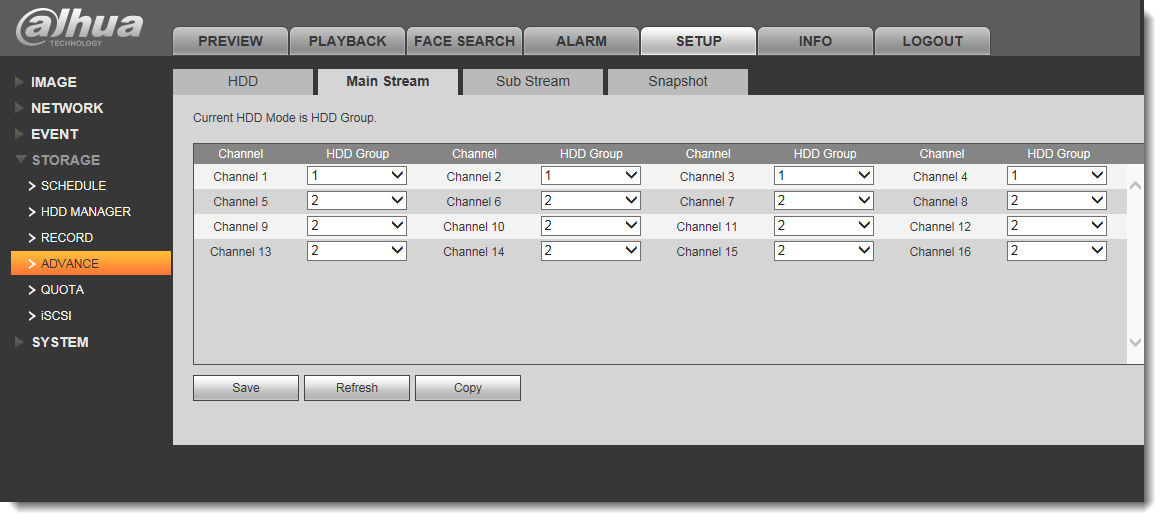

Sélectionnez l’onglet [Main Stream]. Ici, vous pourrez configurer le disque dur sur lequel les enregistrements du flux principal de chaque caméra seront stockés

ETAPE 3

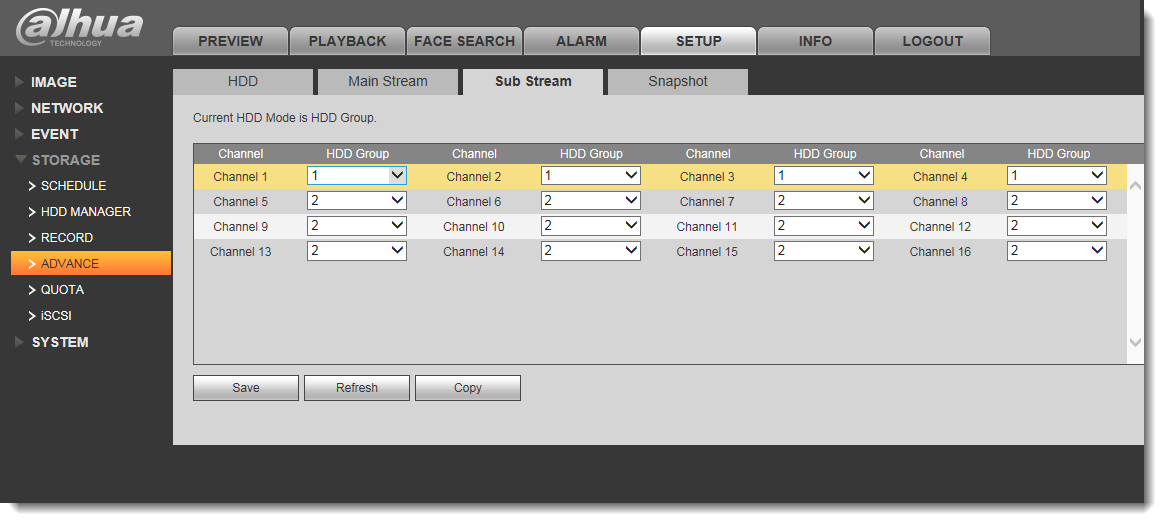

Sélectionnez l’onglet [Sub Stream] . Ici, vous serez en mesure de configurer où les enregistrements pour les sous-flux de chaque caméra seront stockés.

ETAPE 4

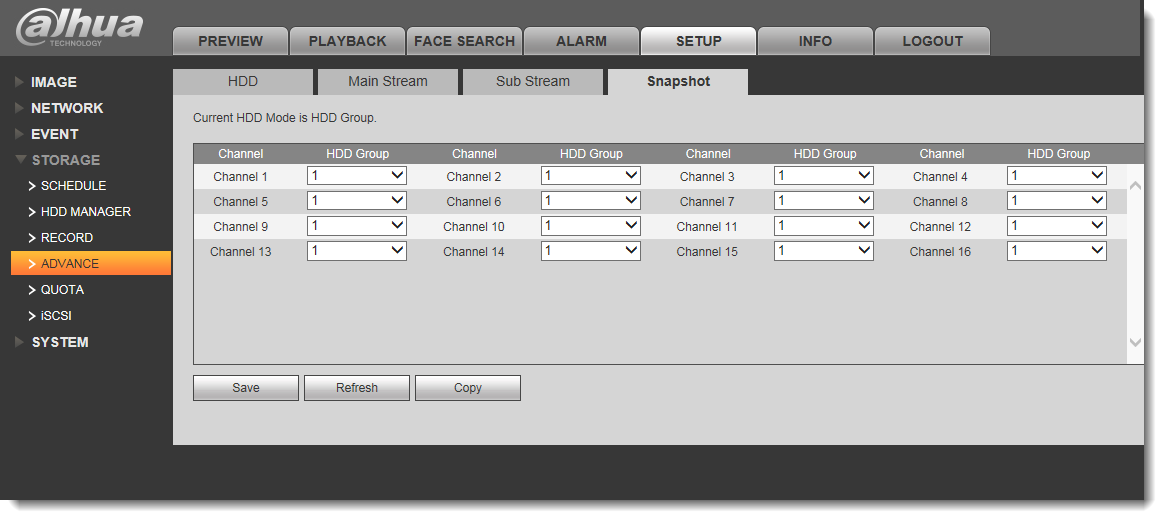

Selectionnez l’onglet [Snapshot]. Ici, vous pourrez spécifier où les clichés de chaque caméra seront stockés.

ETAPE 5

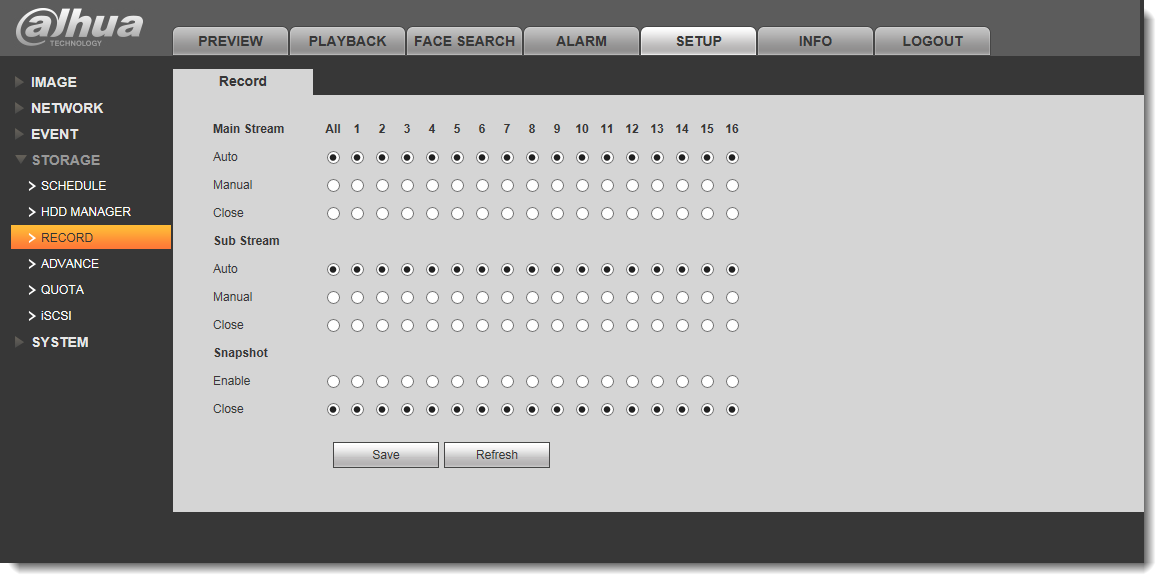

Selectionnez [Record] depuis le panneau de gauche. Ici, vous pourrez configurer les enregistrements pour les flux et les clichés de chaque caméra.

ETAPE 6

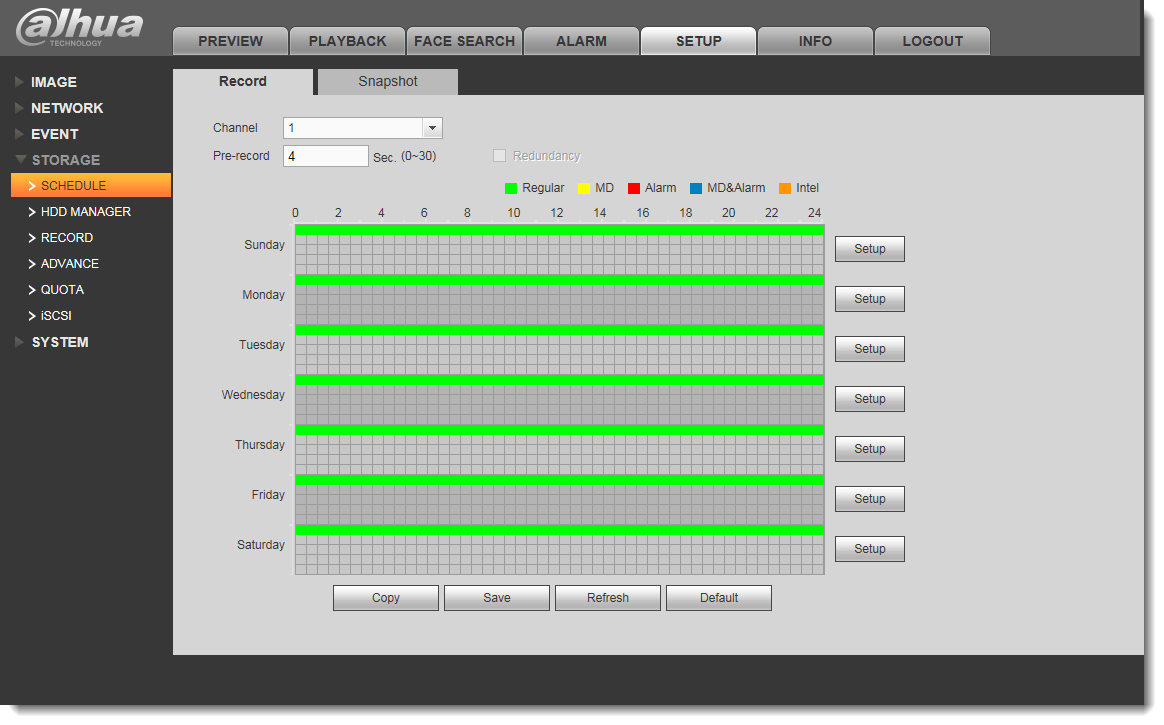

Selectionnez [Schedule] depuis le panneau de gauche. Ici, vous pourrez configurer le mode d'enregistrement et le calendrier pour chaque caméra.
